Maquinaria

Ejecución de zanjas para el despliegue de las redes en medio urbano

PROCESO Y ESPECIFICIDAD

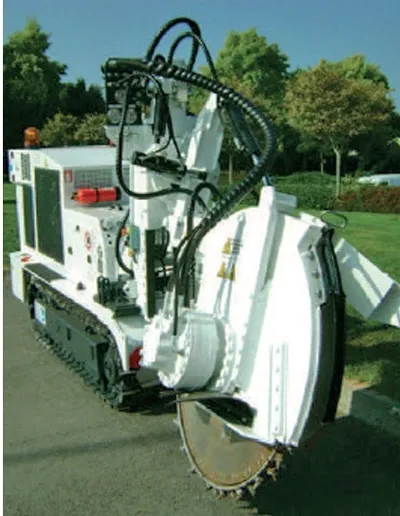

Rueda de zanjado con arrastre axial Marais
Cadena de zanjado
Micro-zanjadora para la red de fibra óptica

Proceso

Proceso

VENTAJES DE NUESTRA MAQUINARIA

Limpieza de las zanjas y del sitio de obras
Rapidez de ejecución
Bajo impacto en circulación (peatonal y vehicular)
Mayor seguridad de la obra
Preservación de la estructura de calzada
Restitución rápida de las aceras
Optimización de materiales debido a la precisión en la zanja
Realización del zanjado en curvas
Permite trabajos en espacios pequeños
Adaptabilidad rural y urbana

INOVACIÓN

Radio controlada en su integridad

RENDIMIENTO

Entre 40 y 120 ml/hora

RUEDA DE ZANJADO

Tipo Rueda	Ancho Zanja(mm)	Profundidad Zanja (mm)
R250	25 a 60	250
R350	35 a 70	350
R450	45 a 80	450

Image Description

CADENA

Tipo Cadena	Ancho Zanja(mm)	Profundidad Zanja (mm)
C570	100/125/150	570
C840	100/125/150	840

Herramienta de corte montada en pivote 5 axis
Inclinación maxi +/- 15
Ancho: 1,10 m
Altura: 1,80 m al nivel de la horca
Desvío lateral derecho de 250 mm orugas / axis herramienta

Image Description

DIMENSIONES Y PESO DE LA UNIDAD

Longitud en posición trabajo: entre 4,80 m y 5,30 m según la herramienta adaptada
Longitud en posición transporte: entre 4,50 m y 5 m según la herramienta adaptada
Ancho: 1,10 m
Altura: 1,80 m al nivel de la horca
Peso con herramienta: entre 4 y 4,5 toneladas según la herramienta

TRACTOR

Tractor con orugas
Motor térmico Diesel 100 ch (73,6 kW)
Un adelanto hidrostático

ACCESORIOS

Pilotaje con radio control
Rueda equipada de un sistema de aspiración

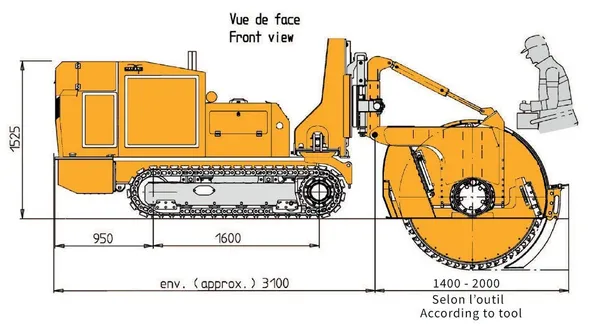

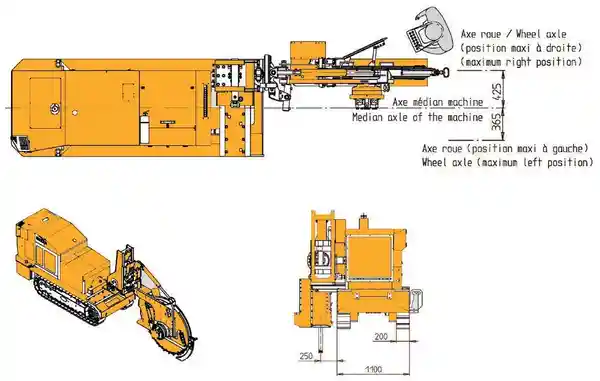

PLANO TÉCNICO

PicMac1

PicMac2
